Estructura bàsica
Nucli:Típicament construït a partir de làmines d'acer de silici laminat amb alta permeabilitat magnètica, proporcionant un camí de baixa resistència magnètica per al flux magnètic.
Enrotllaments:
- Bobinat d'alta-tensió: costat de voltatge de sortida, amb més voltes i conductors relativament més prims.
- Enrotllament de baixa tensió-: costat de voltatge d'entrada, amb menys voltes i conductors relativament més gruixuts.
Sistema d'aïllament:Inclou aïllament de bobinatge, aïllament entre capes i aïllament de plom. Això és fonamental per garantir un funcionament segur del transformador, especialment vital per al bobinatge d'alta tensió-.
Sistema de refrigeració:Oli-immers (l'oli de transformador té funcions tant d'aïllament com de refrigeració) o de tipus-sec .
Tancs i dispositius de protecció (immersos en oli{0}):Dipòsit, conservador d'oli (dipòsit d'oli), respirador, relé de gas, vàlvula d'alleujament de pressió, etc.
Explicació detallada dels paràmetres clau per als transformadors Step{0}}
1. Valors nominals
- Capacitat nominal: Unitat kVA o MVA. Es refereix a la capacitat de sortida de potència del transformador en condicions nominals. Aquest és el paràmetre bàsic del transformador.
- Tensió nominal: inclou la tensió nominal primària i la tensió nominal secundària. Es refereix als valors de voltatge sense-càrrega o-càrrega completa en què es basa el disseny del transformador.
- Corrent nominal: es calcula a partir de la capacitat nominal i la tensió nominal. Els corrents nominals primaris i secundaris difereixen.
2. Relació de girs i regulació de voltatge
- Relació de tensió nominal: la relació entre la tensió nominal del costat d'alta -tensió i la tensió nominal del costat de baixa-tensió en condicions de-sense càrrega.
- Regulació de voltatge: mesura l'estabilitat de la tensió de sortida del transformador sota càrrega. Indica el canvi percentual de la tensió secundària des de sense-càrrega a la càrrega nominal. Un valor més baix indica una capacitat més forta per mantenir la tensió de sortida.
3. Pèrdues i eficiència
- Sense-pèrdues de càrrega: potència consumida quan el secundari del transformador està en circuit obert-i el primari està sotmès a una tensió nominal. Consisteix principalment en pèrdues per histèresi del nucli i pèrdues per corrents de Foucault, que constitueixen pèrdues fixes.
- Pèrdues de càrrega: potència consumida quan un bobinat està curt-i l'altre transporta el corrent nominal a la freqüència nominal. Principalment a causa de la resistència del bobinat, proporcional al quadrat del corrent de càrrega.
- Efficiency: Ratio of output active power to input active power. Modern large power transformers typically achieve high efficiency (>98%, fins i tot 99%). L'eficiència sol ser més alta entre el 50% i el 75% de la càrrega nominal.
4. Característiques d'impedància
- Impedància de curt-circuit, també coneguda com a tensió d'impedància. Aquest és el percentatge de tensió nominal necessari per induir el corrent nominal als bobinatges quan un costat està curt-i la tensió augmenta gradualment a l'altre costat. Aquest és un paràmetre molt important:
- Els valors típics oscil·len entre el 4% i el 15%, depenent de la capacitat i el disseny del transformador.
5. Aïllament i refrigeració
- Classe d'aïllament:Especifica la classificació tèrmica dels materials d'aïllament utilitzats (per exemple, classe A: 105 graus, classe E: 120 graus, classe B: 130 graus, classe F: 155 graus, classe H: 180 graus), determinant l'augment de temperatura admissible del transformador.
- Mètode de refrigeració:
- Submergit-oli:ONAN (Oil Natural Air Natural), ONAF (Oil Natural Air Forced), OFAF (Oil Forced Air Forced), etc.
- Tipus-sec:AN (Air Natural), AF (Air Forced).
- Límit d'augment de temperatura:La temperatura màxima permesa augmenta per sobre de la temperatura ambient per a diversos components del transformador (per exemple, bobinatges, capa d'oli superior) en condicions de funcionament nominal.
6. Altres paràmetres clau
- Nombre de fases i freqüència:Freqüència de funcionament monofàsica o trifàsica (p. ex., 50 Hz o 60 Hz).
- Designació del grup de connexió:Indica la configuració de connexió dels bobinats d'alta-tensió i baixa-tensió del transformador (p. ex., estrella-Y, delta{-D) i la relació de fase entre les seves tensions (indicada per la notació de rellotge, p. ex., Dyn11, Ynd1). Això és fonamental per al funcionament en paral·lel i la supressió d'harmònics.
- Sense-Actualitat de càrrega:El percentatge de corrent nominal que flueix pel costat primari durant l'operació sense{0}}càrrega. Reflecteix la qualitat bàsica i les característiques d'excitació.
- Nivell de soroll:Nivell de pressió acústica durant el funcionament sense-càrrega a tensió i freqüència nominals, mesurat en dB(A).
- Dimensions i pes:Crític per a la instal·lació i el transport.
El muntatge del cos del nostre transformador de potència es completa en un taller totalment tancat amb temperatura constant, pressió constant i purificació, assegurant la neteja i sequedat del cos del transformador. També utilitzem equips avançats d'assecat en fase de vapor de querosè per aconseguir una millor neteja dels productes. La placa de suport inferior i la placa de pressió superior del cos del transformador estan fetes de cartró laminat elèctric amb alta resistència mecànica i bon rendiment elèctric. Els tirants, els blocs de premsa, etc., utilitzats en el transformador, han estat sotmesos a dos tractaments de densificació i processos d'arrodoniment, que redueixen la descàrrega parcial. A més, els centres de cada bobinatge s'ajusten per ser el més coherents possible, assegurant totalment que les altures de reactància de cada bobina siguin iguals, fent que la força sobre cada bobinatge sigui uniforme, millorant així la resistència al curt-circuit de cada bobinatge. A més, la pinça inferior i la secció inferior del dipòsit d'oli, així com la biga superior i la secció superior del dipòsit d'oli, adopten un posicionament rígid, que s'ajusta i bloqueja mitjançant claus de pressió inversa. Per tant, el cos del transformador del dipòsit d'oli pot suportar les proves d'impacte en diverses condicions de transport i la força elèctrica axial durant el funcionament sense desplaçament.

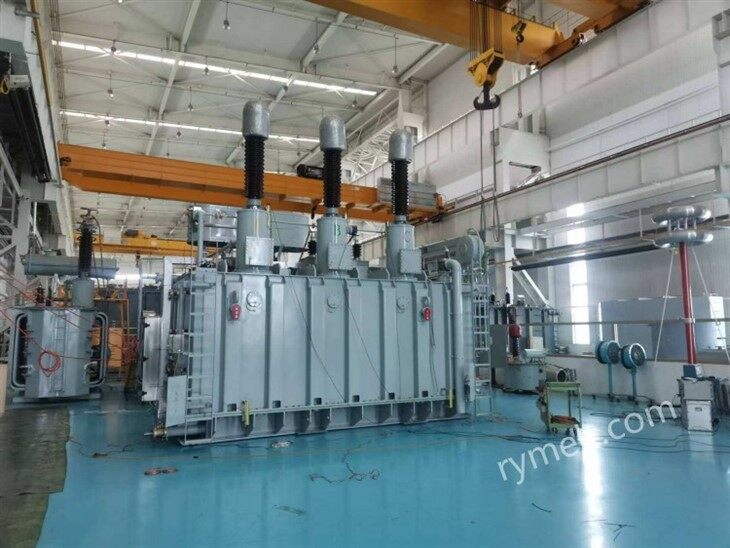

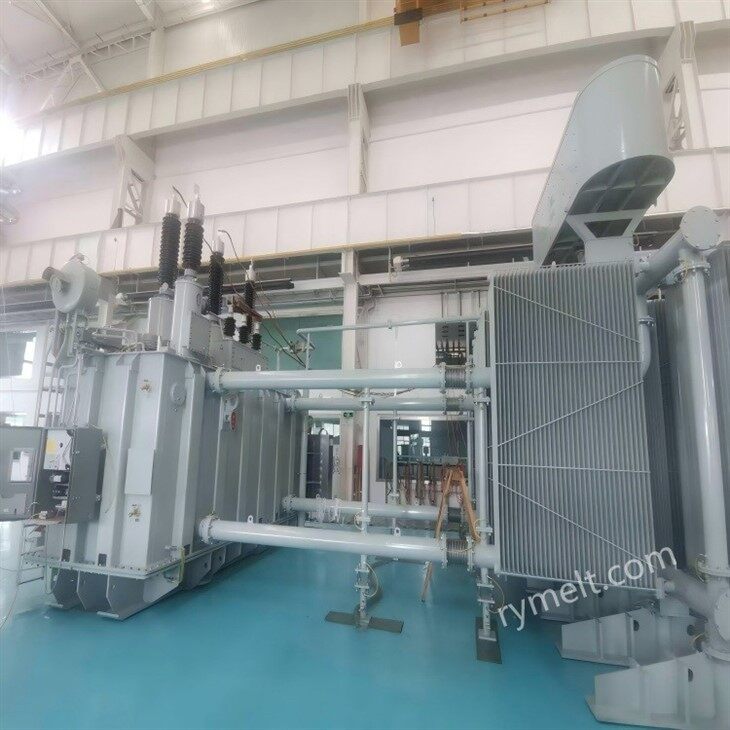

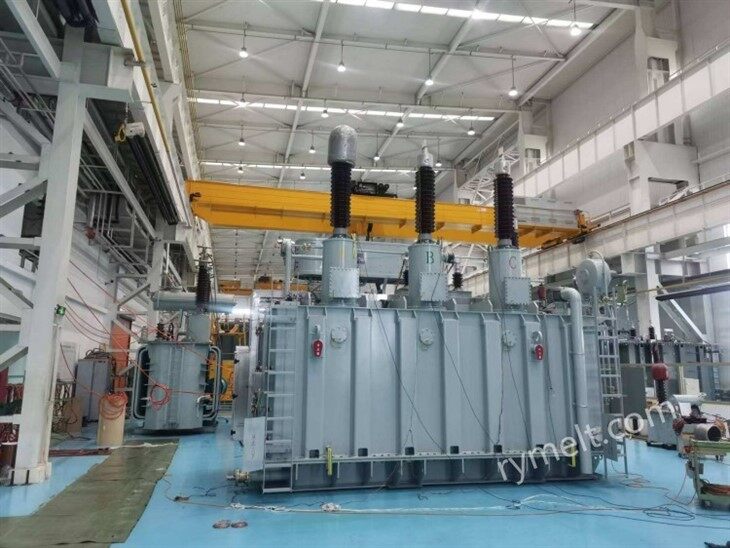

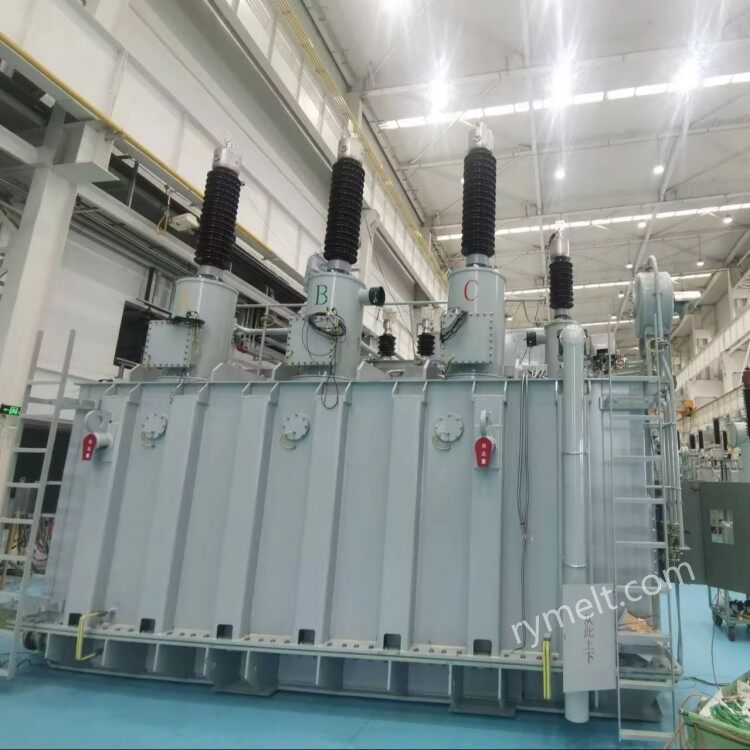

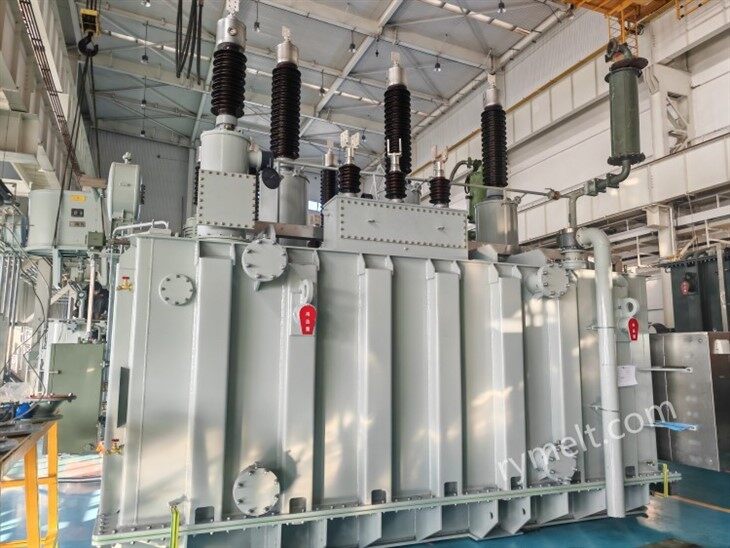

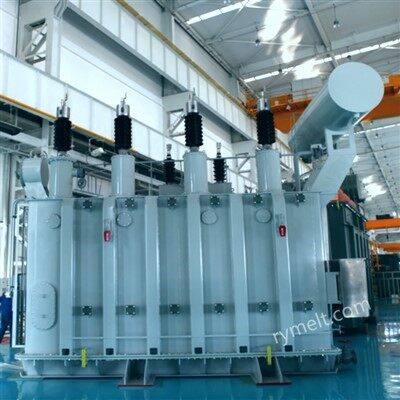

Paràmetres de referència per al nostre model de transformador incremental SZ20-63000/110
|
Element de paràmetre |
Valor del paràmetre |
|
Freqüència |
50 Hz |
|
Tensió d'entrada |
10,5 kV |
|
Tensió de sortida |
110 kV |
|
Fase |
Tres |
|
Número de bobina |
Dos bobinatges |
|
Estructura de bobina |
Bobina de capa |
|
Tipus |
Transformador-immers en oli, tipus-oli |
|
Aplicació |
Transformador de potència |
|
Nom del producte |
Transformador de potència-immers en oli |
|
Capacitat nominal |
63000 KVA |
|
Mètode de refrigeració |
ONAN |
|
Grup vectorial |
Yd11/YNd11 |
|
Estàndard |
IEC60076/GB1094 |
|
Material |
Xapa d'acer al silici |
|
Material de bobinatge |
Coure \\ Alumini |
|
Garantia |
12 mesos |
Anteriorment, vam subministrar un transformador generador SFZ18-350000/220 per al projecte de generació d'energia fotovoltaica del comtat de Lingshou, amb una capacitat nominal de 350 MVA. Som una de les poques fàbriques a la Xina capaç de produir transformadors de capacitat tan gran.
